5yèm aks CNC fraisage machin

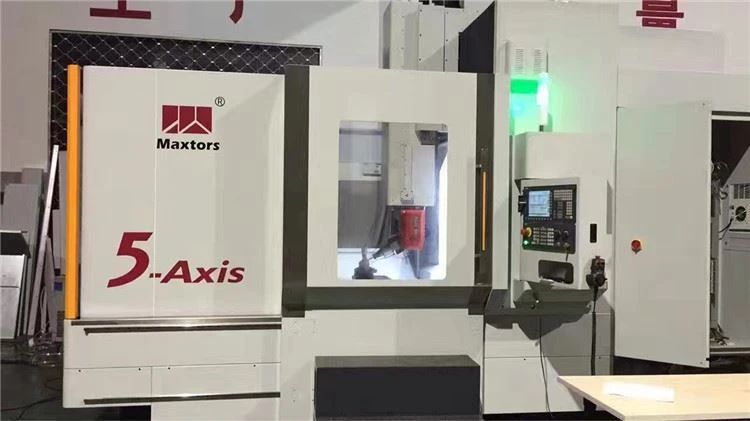

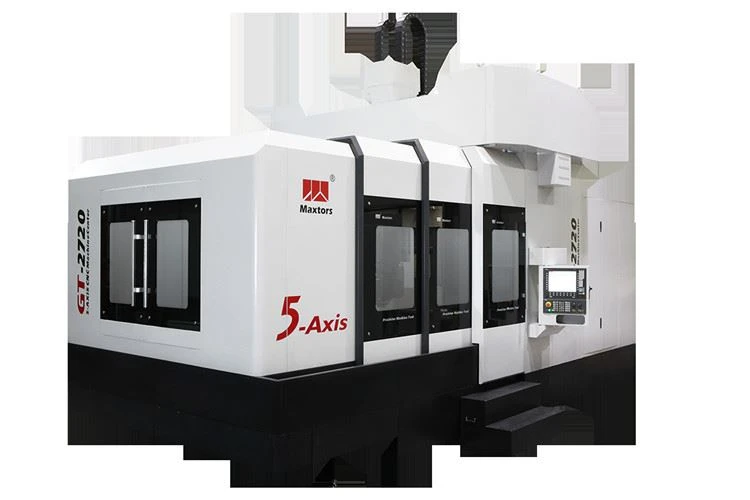

Maxtors mak gwo gwosè doub kolòn kalite vètikal 5yèm aks CNC fraisage machin GT-2720

XYZ Aks Vwayaj: 2700x2000x900mm

HSK A63 20000rpm gwo vitès file

B Aks Panche: ± 110 degre

C aks Rotary: ± 270 degre

Otomatik zouti chanje opsyonèl

SIEMENS 840D 5 aks CNC contrôleur

5yèm aks CNC fraisage machin ak Bi-Rotary AC tèt

Machin sa a ka enstale echèl lineyè sou aks XYZ pou amelyore presizyon,

Sond Zouti ak Sond materyo si ou vle

Entwodiksyon

◆ Lè nou maksimize itilizasyon konsepsyon modilè, nou ka ofri divès kapasite ak konfigirasyon endividyèl - Aks X vwayaje jiska

12,200mm, aks Y vwayaje jiska 6000mm ak aks Z vwayaje jiska 2000mm, kidonk si ou gen demann sa a akeyi ou fè nou konnen, nou pral OEM Pou ou.

◆X ak Y aks yo ekipe ak etajè ak pignon kalite transmisyon angrenaj / boulscrew, prezante efikasite segondè, segondè presizyon ak repons dinamik rapid.

5- Machin aks:

1.1 Ki sa ki 5-Aks D'?

5-masinage aks bay posiblite enfini sou gwosè pati ak fòm ou ka efektivman trete. Tèm "5-aks la" refere a kantite direksyon zouti koupe a ka deplase. Sou yon sant D aks 5-, zouti koupe a deplase atravè aks lineyè X, Y ak Z yo epi tou li vire sou aks A ak C yo pou apwoche pyès la nan nenpòt direksyon, Nan lòt mo, ou ka trete senk. kote yon pati nan yon sèl konfigirasyon.

1.2 Similtane 5-Aks D' parapò ak 3 plis 2 D'

Nan similtane 5-aks D', twa aks lineyè zouti machin lan (X, Y ak Z) ak de aks wotasyon (A ak C) tout angaje nan menm tan an pou fè pwosesis konplèks sou pati yo.Ak 3 plis 2, machin nan egzekite yon pwogram fraisage 3-aks ak zouti koupe fèmen nan yon pozisyon panche lè l sèvi avèk de aks wotasyon li yo. oryante zouti nan koupe nan yon pozisyon fiks olye ke manipile li kontinyèlman pandan pwosesis la MACHINING.



Baj popilè: 5yèm aks cnc fraisage machin
